化學(xué)成分（%）
|
元豐牌號(hào) |
GB |
C |
Si |
S |
P |
Mn |
Cr |
Mo |
V |
|
H13RX |
4cr5mosiv1 |
0.32~0.45 |
0.80~1.20 |
≤0.020 |
≤0.025 |
0.20~0.50 |
4.75~5.50 |
1.10~1.75 |
0.8~1.2 |
特征：1、該鋼經(jīng)稀土處理爐外精練，真空脫氣、電渣至溶，鋼質(zhì)純凈、組織至密。
2、鍛打前后經(jīng)均質(zhì)細(xì)化工藝處理，顯微組織均勻，性能穩(wěn)定，使用壽命均高于普通H13。
用途：適合制作各類熱鍛模、熱擠壓模、鋁壓鑄模等。

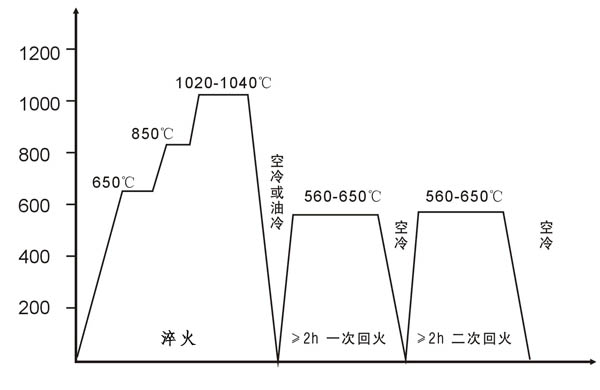

注：淬火時(shí)預(yù)防脫碳，對(duì)型腔復(fù)雜模具預(yù)熱要充分，600℃預(yù)熱時(shí)間按原則辦事0.5min/mm，850℃預(yù)熱按1min/mm。淬火后模具要及時(shí)回火，防止開裂，根據(jù)模具情況可考慮進(jìn)行三次高溫回火。請(qǐng)避免在400-500℃之間回火，防止產(chǎn)生回火脆性，回火溫度根據(jù)使用而定。
